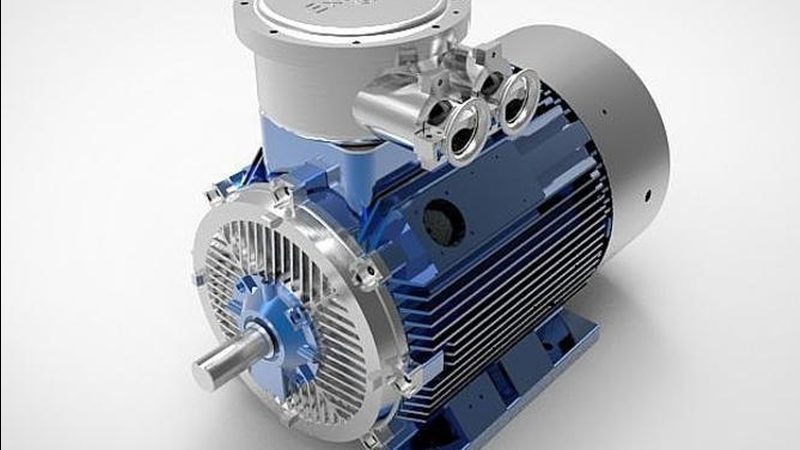

防爆电机安装尺寸，为什么对照表总对不上

防爆电机安装尺寸，为什么对照表总对不上

在电机维修车间或新项目安装现场，经常遇到这样的场景：技术员拿着厂家提供的防爆电机安装尺寸对照表，对着底座螺栓孔反复测量，却发现实际孔距与表格数据差了那么几毫米。不是安装孔对不上，就是轴伸长度不合适，最后只能临时扩孔或加垫片。这种“对不上”的情况，在防爆电机选型和更换中并不少见。问题出在哪？是表格不准，还是使用方式不对？要真正用好防爆电机安装尺寸对照表，需要先理解它背后的设计逻辑和行业标准。

安装尺寸对照表的本质是标准化的产物

防爆电机的安装尺寸并非每个厂家随意制定，而是有明确的行业标准作为依据。国内最常用的是GB/T 997《旋转电机结构型式、安装型式及接线盒位置的分类》以及对应的机座号与安装尺寸关系。国际上则有IEC 60072系列标准。这些标准将电机按机座号、中心高、法兰规格、轴伸直径等参数进行了统一划分。比如一台中心高为132毫米的防爆电机，其底脚安装孔横向距离通常为216毫米，纵向距离为89毫米。这些数值在标准中有明确对应关系。安装尺寸对照表，本质就是将这些标准数据按照不同机座号、功率、极数整理成的速查工具。但问题在于，标准本身允许一定的制造公差，不同防爆等级、冷却方式、接线盒位置也会对实际外形尺寸产生影响。

对照表无法覆盖所有特殊结构

防爆电机与普通电机的最大区别在于，它需要满足隔爆或增安等特殊防护要求。为了达到防爆性能，机壳壁厚、法兰厚度、接线盒容积等往往比同机座号的普通电机更大。这就导致一个常见偏差：同一机座号的防爆电机，其外形长度、法兰安装面到轴伸肩的距离，可能与标准对照表上的数据存在差异。例如，某品牌YBX3系列防爆电机，中心高160毫米，其法兰安装尺寸虽然符合标准，但整体长度比普通电机多出30到50毫米，因为机壳需要容纳更厚的隔爆接合面。如果只依赖通用对照表，而不核对具体型号的安装图，很容易在空间紧凑的安装位置出现干涉。因此，防爆电机安装尺寸对照表更适合作为初步筛选工具，最终安装必须参考该型号的二维或三维外形图。

安装尺寸中容易被忽略的细节参数

很多人在使用对照表时，只关注底脚孔距和轴伸直径，却忽略了几个关键细节。第一个是轴伸键槽尺寸和位置。防爆电机的键槽宽度、深度以及键槽到轴伸端面的距离，在标准中有严格规定，但不同厂家在实际加工中可能存在细微差异。如果联轴器或皮带轮的键槽与电机轴伸键槽错位，安装后会出现振动或键体断裂。第二个是接线盒的方位和出线口尺寸。防爆电机的接线盒通常有多个出线口，且需要配合防爆挠性管或密封接头。对照表上往往只标注接线盒的大致位置，而实际出线口螺纹规格、方向是否与现场电缆走向匹配，需要单独确认。第三个是地脚螺栓孔的螺纹规格。防爆电机因自重较大，地脚螺栓通常采用高强度材质，但对照表上有时只标注孔径，不标注螺纹深度和材质要求，安装时若使用普通螺栓，可能在振动工况下松动。

不同防爆等级对安装尺寸的隐性影响

防爆电机按使用环境分为隔爆型、增安型、正压型等。其中隔爆型电机对隔爆接合面的长度、间隙、表面粗糙度有极高要求，这些要求直接反映在电机端盖、接线盒、轴贯通部位的尺寸上。例如，隔爆型电机的轴贯通部位需要设计足够长的隔爆间隙，这会导致电机轴向长度增加。而增安型电机虽然不要求隔爆间隙，但对绝缘结构和温升限制更严，其接线盒体积往往更大。这些因防爆等级不同带来的尺寸变化，在通用安装尺寸对照表中很难完全体现。实际操作中，需要查阅该电机型号的防爆合格证附件或技术说明书，确认具体的外形尺寸和安装接口。如果现场环境要求Ex d IIC T4级别的隔爆电机，其安装尺寸可能与Ex e II T3级别的增安电机完全不同，不能直接套用同一张对照表。

新旧标准交替带来的尺寸差异

防爆电机行业的标准也在不断更新。例如，老版标准中中心高100毫米的电机，底脚安装孔距可能是140毫米，而新版标准调整为145毫米。如果企业同时使用不同年代生产的防爆电机，更换时就需要特别注意。一些老设备上的防爆电机，可能依据的是JB/T标准或早期GB标准，其安装尺寸与现行IEC标准存在差异。此时，仅靠一份通用的安装尺寸对照表无法解决问题，必须找到该电机的原始安装图或实测数据。另外，进口防爆电机与国产电机的安装尺寸虽然大多遵循IEC标准，但在法兰厚度、轴伸锥度等细节上仍有区别。比如欧洲某些品牌的防爆电机，法兰厚度比国产电机薄2到3毫米，安装时如果不调整垫片，就会导致联轴器对中偏差。

正确使用对照表的方法与步骤

第一步，确认电机的机座号、中心高、极数和防爆等级。这些信息可以从电机铭牌上直接获取。第二步，根据机座号查找对应的标准安装尺寸，但只作为参考，不能作为最终安装依据。第三步，向电机供应商索取该型号的正式外形尺寸图，重点核对底脚安装尺寸、法兰安装尺寸、轴伸尺寸、键槽尺寸以及接线盒位置。第四步，在现场安装前，用卡尺或卷尺对电机实际尺寸进行复核，特别是底脚孔距和轴伸长度。第五步，考虑安装间隙和调整余量。防爆电机安装时通常需要预留2到5毫米的调整空间，用于对中找正。如果安装底座是焊接结构，还需要考虑焊接变形对孔距的影响。第六步，在紧固地脚螺栓时，使用扭矩扳手按标准力矩拧紧，防止因预紧力不均导致机座变形。

防爆电机安装尺寸对照表是一个高效的工具，但它更像一张地图，标注的是主干道，而实际安装中遇到的岔路和细节，需要结合具体型号的图纸和现场条件来走。真正专业的做法，是把对照表当作起点，而不是终点。在选型和更换防爆电机时，多花十分钟核对实际尺寸，远比安装时临时扩孔或加垫片要省时省力。对于需要频繁更换电机的工况，建议建立本企业的安装尺寸数据库，将每次安装的实际数据记录下来，逐步形成自己的对照表，这样才能从根本上解决“对不上”的问题。
